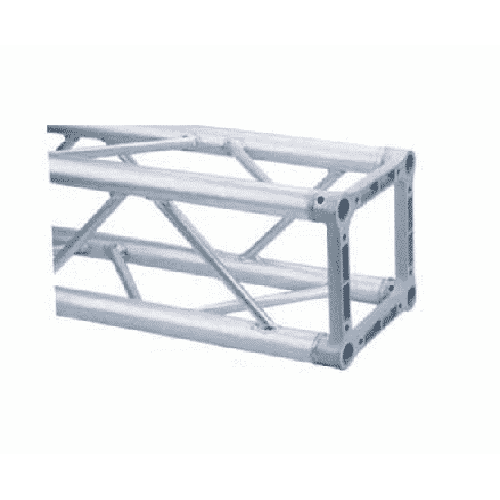

Алюмінієва ферма
Перетин - квадрат зі стороною 220 мм

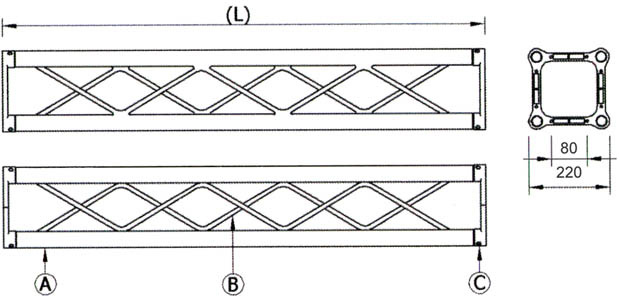

Діаметр перетину несучої труби - 30 мм (товщина стінки - 2 мм) на зображенні відзначений буквою А (сплав EN-6001-T6)
Діаметр перетину сполучних труб - 10 мм (товщина стінки - 1,5 мм) на зображенні відзначений буквою В (сплав EN-6001-T6)
Алюмінієве лиття (SG ALSi 1) в з'єднувальній частині, що позначено на зображенні літерою С
Довжина виробу - 4 м
Таблиця рівномірно розподіленого навантаження:
Довжина ферми (м)
6
7
8
9
10
11
12
13
14
15
Навантаження:
кг/м
120
34
110
31
100
28
53
90
26
47
80
23
42
70
20
37
63
60
17
32
54
86
50
14
26
45
72
110
40
11
21
36
58
88
128
30
9
16
27
43
66
96
136
20
6
11
18
29
44
64
91
125
10
3
5
9
14
22
32
45
63
84
111
Прогин (мм)
Таблиця концентрованого навантаження на середині ферми:
